ATC CNC-router

ATC CNC-routermachine heeft twee soorten gereedschapsmagazijnen: lineair en carrousel. Beide kunnen naast de spindel of aan de zijkant van het machinebed worden geïnstalleerd. Door automatisch verschillende gereedschappen te wisselen, kan de ATC CNC-machine meerdere en complexe houtbewerkingsprocessen in één bewerking voltooien. Het kan snijden, snijden, graveren, boren, frezen, groeven en zakken van hout, MDF, acryl, PVC, plastic, schuim, steen, zacht metaal en andere materialen realiseren. Het wordt ook wel ATC CNC-houtsnijmachine, houtgravuremachine genoemd. Basistype 3-assige ATC CNC kan worden geüpgraded naar 4-assig, 5-assig, Routary-type, enz.

ATC CNC Router gerelateerde video

Wat is een ATC CNC-router?

ATC CNC-router is de eerste keuze voor bedrijven met een groot productievolume. In vergelijking met de traditionele productiemethode voor handmatige gereedschapswisseling, heeft deze houtsoort CNC-machine een onafhankelijk gereedschapsmagazijn met verschillende gereedschapsbits. Het kan automatisch de vereiste gereedschappen wijzigen door computerprogrammabesturing zonder het werk te stoppen tijdens de verwerking. En deze CNC-houtfrees kan een reeks snijden, uithollen, groefsteken, ponsen, freesgroeven, freesvlakken en andere verschillende verwerkingsbehoeften voltooien. Daarom zijn zowel de verwerkingskwaliteit als de verwerkingsefficiëntie aanzienlijk verbeterd.

Volgens de verschillende gereedschapswisselmethoden kan de ATC CNC-graveermachine worden onderverdeeld in lineaire ATC CNC en schijf ATC CNC-machines.

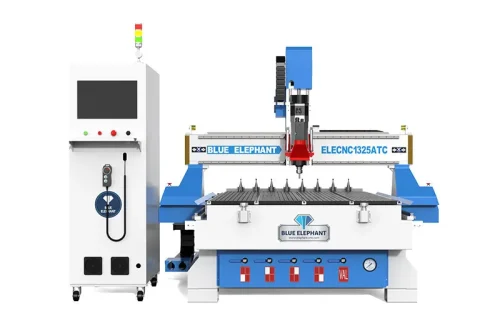

Dan hebben we het over de lineaire ATC CNC-machine. Dit type machine maakt gebruik van een lineair gereedschapswisselapparaat en het gereedschapwisselapparaat kan in verschillende posities worden geïnstalleerd volgens de specifieke behoeften van de gebruiker. Ten eerste kan het in-line gereedschapsmagazijn achter het bed worden geplaatst. Deze conventionele in-line graveermachine voor gereedschapswisselaars is kostenbesparend en kan voldoen aan verschillende bewerkingsvereisten voor complexe werkstukken zonder hoge aanschafkosten. Ten tweede kan het in-line gereedschapsmagazijn ook onder het portaal worden geplaatst. Dit type lineaire graveermachine hoeft niet naar de achterkant van het bed te gaan om van gereedschap te wisselen, dus de gereedschapwisselsnelheid is sneller en de slijtage aan de geleiderail kan worden verminderd en de levensduur van de machine is relatief langer. Het is vermeldenswaard dat het aantal gereedschappen in het in-line gereedschapsmagazine kan worden aangepast aan de specifieke verwerkingsbehoeften van de gebruiker.

Vervolgens hebben we het over de carrousel ATC CNC-machine. Dit type machine is ook een van de meest geselecteerde door gebruikers. De positie van het schijfmagazijn kan ook worden geselecteerd op basis van gebruikersbehoeften. Enerzijds kan het schijfmagazijn naast de spil worden geplaatst. Het grootste voordeel van dit type machine is de snelle gereedschapswisseling. Het aantal gereedschapsbits moet echter gegarandeerd binnen 20 gereedschappen liggen. Als het aantal gereedschappen groter is dan 20, zal het gewicht van de snijkop toenemen, wat het draagvermogen van de Z-as en het portaal, met name de Z-asschroef en de geleiderailschuif, zal beïnvloeden. En al deze factoren zullen de nauwkeurigheid van de bewerking beïnvloeden. Aan de andere kant kan het schijfmagazijn aan de zijkant van het portaal worden geplaatst. Dit type automatische graveermachine voor gereedschapswisselaars wordt niet beperkt door het aantal gereedschappen en heeft een betere stabiliteit. Het garandeert ook de verwerkingsnauwkeurigheid van de machine en zorgt ervoor dat de ATC CNC-routermachine lange tijd zal worden gebruikt en de verwerkingsnauwkeurigheid niet wordt beïnvloed.


In welke branches wordt de ATC CNC-router toegepast?

Houtverwerkende industrie: verwerking van driedimensionale golfplaten, kastdeuren, massieve houten deuren, ambachtelijke houten deuren, verfvrije deuren, schermen, ambachtelijke ramen en hulpverwerking van schoenpoetsmachines, kastkasten en panelen voor spelmachines, mahjongtafels, computertafels en paneelmeubels.
Reclame-industrie: reclameborden, logo's maken, acryl snijden, plastic gieten en verwerken van diverse reclamematerialen en decoratieve producten.
Vormindustrie: het kan koper-, aluminium-, ijzer- en andere metalen vormen graveren, evenals kunstmarmer, zand en steen, plastic platen, PVC-buizen, houten planken en andere niet-metalen vormen.
Ambachtelijke geschenkindustrie: het kan verschillende schaduwgravures, reliëfs uitvoeren en op grote schaal worden gebruikt in de ambachtelijke industrie.

 Waarom kiezen voor de ATC CNC-machine?

Ten eerste, hoge productiviteit. Uitgerust met automatisch gereedschapswisselapparaat, dat kan voldoen aan de gereedschapswisselvereisten tijdens de verwerking zonder handmatige deelname. Met eenvoudige en gemakkelijke bedieningsmodus om te leren, die gebruikers kan helpen het gebruik van methoden snel te begrijpen en de productie-efficiëntie aanzienlijk te verbeteren.
Ten tweede geïmporteerde reserveonderdelen.
  • De goedkeuring van de automatische gereedschapswisselspil heeft de voordelen van goede startprestaties, hoge verwerkingssnelheid, groot koppel en hoge verwerkingsefficiëntie.
  • De goedkeuring van de HSD-spilmotor van Italië en de spillagers met zeer nauwkeurige keramische lagers, heeft de voordelen van een laag geluidsniveau en een lange levensduur.
  • Uitgerust met de geïmporteerde servomotor met hoog koppel, heeft het de voordelen van laag geluidsniveau, hoge snelheid en hoge positioneringsnauwkeurigheid.
  • Uitgerust met een uniek gereedschapswisselapparaat en een speciale gereedschapsinstellingstabel, kan het automatisch gereedschapswisseling realiseren zonder intermitterend met snelle gereedschapswisselsnelheid, en kan het nauwkeurig gereedschapslengtefouten compenseren.
  • Goedkeuring van Taiwan lineaire geleider en kogelomloopspindel, het heeft de voordelen van een hoog draagvermogen en nauwkeurig snijden.
Ten derde, goede softwarecompatibiliteit. De toepassing van een open software-interface kan compatibel zijn met de verwerkingscodes die door verschillende CAD / CAM-ontwerpsoftware, zoals type3 / Artcam / Castmate / Wentai, zijn gegenereerd om de realisatie van verschillende ontwerpfuncties te garanderen.
